SGDS20智能型電纜識別儀

簡要描述

SGDS20智能型電纜識別儀同時具有帶電電纜識別、停電電纜識別功能儀表由發射機、發射電流鉗/發射直連測試夾、接收機、接收柔性電流鉗等組成,帶電電纜識別時,可以在接收機預先標定20條電纜,再到遠端識別,大大節省工程人員往返操作時間,提高作業效率。

移動電話:17765125159

在線留言 >24小時服務熱線:17765125153
詳細介紹 規格配置 技術參數 售后服務

簡介

       SGDS20 智能型帶電電纜識別儀,又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀,是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜,避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的,保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別功能儀表由發射機、發射電流鉗/發射直連測試夾、接收機、接收柔性電流鉗等組成,帶電電纜識別時,可以在接收機預先標定20條電纜,再到遠端識別,大大節省工程人員往返操作時間,提高作業效率。

       發射機:帶電電纜識別、停電電纜識別時發射信號給目標電纜,內置大容量可充電鋰電池,自動阻抗匹配,全自動保護。主機采用5.0寸電容觸摸LCD實時顯示輸出電壓、輸出電流、回路阻抗(直連法),采用智能人機交互界面設計,支持觸摸手勢操作,具有方便易用、操作流暢、提高操作效率等特點。

       帶電電纜識別:又名耦合法識別采用卡鉗耦合輸出復合脈寬頻率信號,發射機共有六種頻率可選,分別:640Hz、1280Hz、2.56KHz、3.84KHz、6.50KHz、8.05KHz,通過發射鉗耦合到目標電纜上(10kV三芯帶鎧電纜或單芯電纜),給電纜線鎧裝或線芯耦合復合脈寬頻率信號信號,該復合脈寬頻率信號在目標電纜周圍產生電磁場,接收機使用柔性電流鉗檢測和識別;因復合脈寬頻率信號有方向性,所以檢測也具有方向性。

       請注意:若單芯電纜負荷電流大于40A,耦合夾鉗會因磁飽和導致復合脈寬頻率信號無法耦合到電纜上,此時不能使用耦合方式加載信號,若需要識別負荷電流大于40A的中低壓(低于400V)帶電電纜,可用中低壓直連專用線,電纜負荷電流100A下也可準確識別。

       停電電纜識別:又名直連法識別,采用直連輸出復合脈寬頻率信號,發射機共有六種頻率可選,分別:640Hz、1280Hz、2.56KHz、3.84KHz、6.50KHz、8.05KHz,給電纜線芯注入復合脈寬頻率信號,該復合脈寬頻率信號在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測、解碼、識別;因電流有方向性,所以檢測也具有方向性。

       接收機:為手持設備,內置高速微處理器,接收機采用硬件濾波+DSP數字濾波算法雙重濾波處理,具有很好的濾波性能,并采用先進的FHD算法能過濾干擾頻率并對發射機的復合編碼電流信號進行提取并解碼,結合科學嚴謹?shù)臉?biāo)定規則,大大降低現場人員使用要求,液晶直接顯示正確檢測結果,電纜識別成功打√,一目了然,方便易用,可以同時標定20條電纜,不用重復標定,提高工作效率。

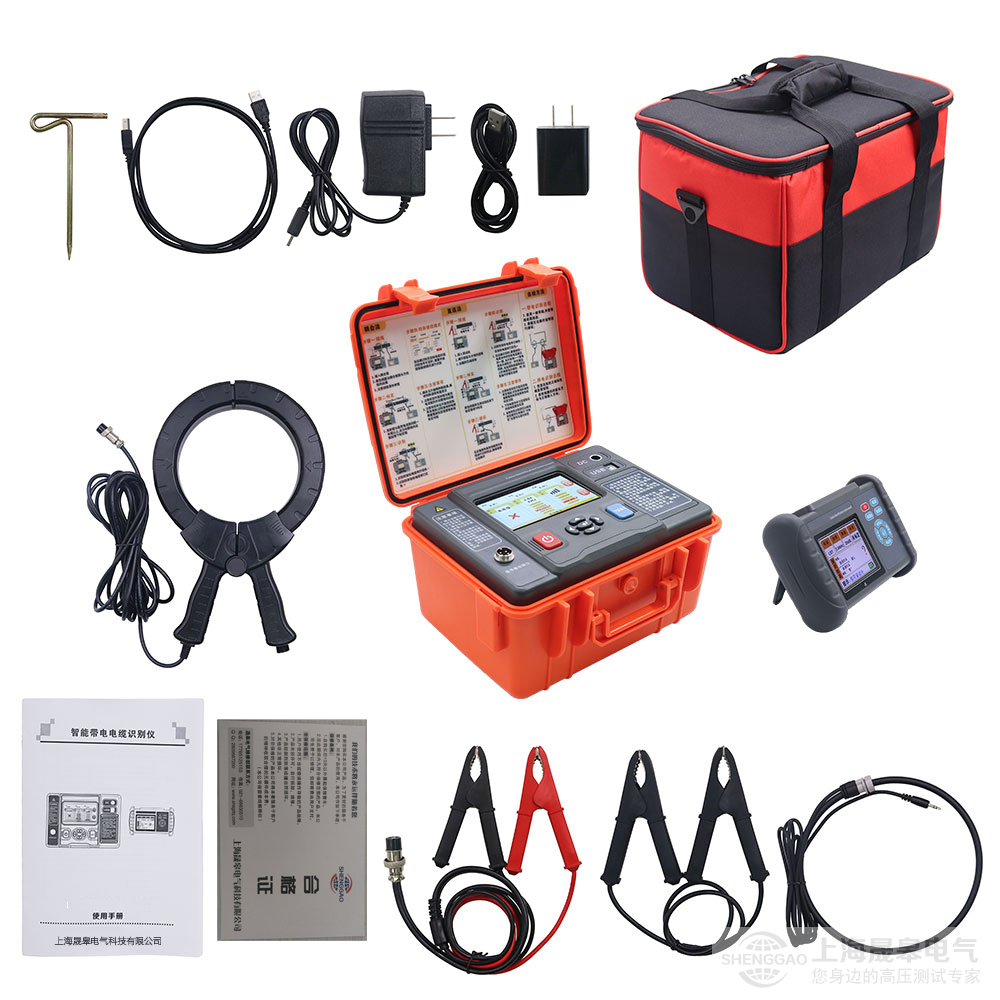

布包

1個

發射機

1臺

接收機

1臺

耦合夾鉗

1個

直連測試夾鉗

1根

雙頭鱷魚測試夾

1根

接地針

1根

柔性電流鉗

1個

充電器(發射機)

1個(11.0V/2A)

電源適配器(接收機)

1個(5.0V/2A)

USB通訊線

2根(發射機和接收機各一根)

9.6V/6Ah(或3.8Ah)鋰電池

1組(發射機內)

7.4V/2.5Ah鋰電池

1組(接收機內)

使用說明書

1份

合格證保修卡

1份

出廠檢測報告

1份

技術規格

1、發射機技術規格



輸出復合脈寬頻率信號,信號耦合輸出,信號直連輸出,顯示輸出電壓、輸出電流、回路阻抗,剩余電池電壓,發射狀態動態指示



帶電識別型號:9.6V/6Ah鋰電池,滿電連續工作約8小時(3檔輸出)

停電識別型號:9.6V/3.8Ah鋰電池,滿電連續工作約6小時(3檔輸出)

輸出方式

帶電識別型號:自動識別,帶電識別時卡鉗耦合;停電識別時直連輸出

停電識別型號:僅停電識別直連輸出



6種可調:640Hz、1.28KHz、2.56KHz、3.84KHz,6.50KHz,8.05KHz

輸出接口

防水航空插座

輸出功率

≤15W,5檔可調,自動實時阻抗匹配

輸出電壓

峰峰值大約:110V

鎧裝破損模式

發

內徑:φ125mm   線長:3米

直連夾鉗

口徑:≤24mm 線長:1米

低壓直連夾鉗

可用于400V及以下運行中電纜識別

發射鉗磁飽和

40A(50Hz)

人機交互換

實體按鍵、電容屏觸摸、手勢識別

自動關機

有,無操作無輸出30分鐘自動關機,時間可設置

自動待機

有,默認無操作5分鐘自動降低屏幕亮度以節省電量,時間可設置

外部電壓檢測

有,≤150V

充電接口

圓形充電接口,DC標識

充 電 器

10.95V/2A  DC充電器

固定件更新

支持,通過USB更新

發射機尺寸

275mm×226mm×150mm

LCD尺寸

長寬120mm×70mm;顯示域110mm×62mm

工作溫度

-10℃~40℃

存儲條件

-20℃~50℃,≤95%RH, 無結露

工作溫度

-10℃~40℃

存儲條件

-20℃~50℃,≤95%RH, 無結露

儀表質量

發射機約2.28kg;發射鉗約1.12kg;直連測試夾約170g,總質量約4.44kg

耐壓

AC 3700V/rms(儀器箱頂面與底面之前)

電磁特性

IEC61326(EMC)

參考安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)

2、接收機技術規格

功能

帶電電纜識別、停電電纜識別、單芯線電纜識別、具有FHD算法

電源

8.4V/2500mAh可充鋰電池,USB充電接口,滿電連續工作約6小時

接收頻率

6種:640Hz、1.28KHz、2.56KHz、3.84KHz,6.50KHz,8.05KHz

增    益

4檔

識    別

有,目標電纜顯示(√)

濾波方式

硬件濾波+DSP數字濾波

FHD算法

支持,儀表直接出結果,大大降低現場人員使用要求

標定數量

可標定電纜數量:1~20條

識別條件

電流,接收信號與發射信號的電流百分比在標定值70%-130%之間為識別成功條件之一

信號編碼,接收機通過算法解碼識別,與發射機輸出編碼一致為識別成功條件之一

信號相位,接收機通過算法提取相位,與標定值對比<30°為識別成功條件之一

電流方向,接收機判斷電流信號方向,與標定值對比一致為識別成功知件之一

顯示模式

3.5寸真彩液晶屏顯示,彩色圖標指示

接收機尺寸

172mm ×106mm ×42mm

柔性電流鉗

內徑:φ200mm  信號線長:1.8米

檢測范圍

停電識別:線圈可檢測回路電阻為0Ω~30kΩ的復合脈寬頻率信號;一般可以達到線纜長度20公里以上,主要由線纜接地電阻與線纜電阻決定。

帶電識別:線圈可檢測回路電阻為0Ω~200Ω的脈沖信號;檢測回路電阻為200Ω時,一般可以達到線纜長度0-10公里

抗干擾能力

1dB檔:Max 150A/50Hz

10dB檔:Max 100A/50Hz

20dB檔:Max 50A/50Hz

30dB檔:Max 40A/50Hz

信號采樣率

自適應,≤819.2KHz

鎧裝破損模式

結果顯示周期

約2次/秒

自動關機

無操作無輸入30分鐘后,儀表自動關機,以節省電量

當電池電量過低時,儀表將自動關機

固件更新

支持,通過USB更新

充 電 器

5V 充電器

充電接口

USB充電接口

工作溫濕度

-10℃~40℃;80%Rh以下

存放溫濕度

-10℃~50℃,≤95%RH, 無結露

接收機質量

柔性電流鉗112g;接收機405g(帶電池)

耐    壓

AC2000V/rms(外殼前后兩端之前)
