直流電阻速測儀是用來測量電路中的電阻值的儀器。當測量結束后,如果電路中存在感性負載(例如電感、電機等),電阻速測儀可能會產生電壓反向的瞬間高峰,這可能會損壞儀器或影響測量結果。因此,儀器進入消弧狀態是為了防止這種情況發生。
消弧狀態是指通過在儀器內部引入一定的電路設計和元件,將電路中的感性元件所儲存的能量釋放掉,以避免在測量結束后產生電壓反向的瞬間高峰。消弧狀態的時間一般為幾毫秒,以確保感性元件中的能量完全釋放掉。
在直流電阻速測儀進入消弧狀態期間,儀器顯示屏上可能會出現閃爍的燈光或特殊的顯示,以提醒操作人員儀器正在進行消弧。在消弧狀態結束后,儀器將回到正常工作狀態,可以進行下一次測量。
一、概述
繞組的直流電阻測量是變壓器的例行試驗之一,其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等,以保證變壓器的安全運行。
本公司開發生產的SGZZ-10A直流電阻測試儀采用32位ARM內核作為處理的核心,對整機進行控制,自動完成自校、穩流判斷、數據處理、阻值顯示等功能,可測量各種類型變壓器和互感器的直流電阻。儀器可直接使用內部電池工作,極大的方便了野外工作人員的使用。
二、安全措施?
使用本儀器前一定要認真閱讀本手冊。
儀器的操作者應具備一般電氣設備或儀器的使用常識。
本儀器戶內外均可使用,但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
儀表應避免劇烈振動。
對儀器的維修、護理和調整應由人員進行。
測試完畢后先關閉電源,再拆除測試線。
測量無載調壓變壓器,一定要等放電指示停止后,切換檔位。
在測試過程中,禁止移動測試夾和供電線路。
三、注意事項
1、使用前,儀器的接地端子必須良好接地。
2、測試過程中如遇到外部突然斷電,請不要立即拆除測試線,待儀器放電完畢后方可拆除。
3、對于有載調壓變壓器的測試,可一次供電完成。儀器程序設計允許在某一分接測完后,把分接開關倒至下一分接,儀器將進入下一分接的測量。
4、對于無載調壓變壓器,某一分接測試完成后,需按取消或復位鍵使系統放電,待放電完畢后方可倒換開關,進行下一次測量。
5、儀器內部電池要每三個月要充、放電一次.。以延長電池使用壽命
6、當測試因電池不足不能正常工作時,應馬上關閉電源,進行充電.

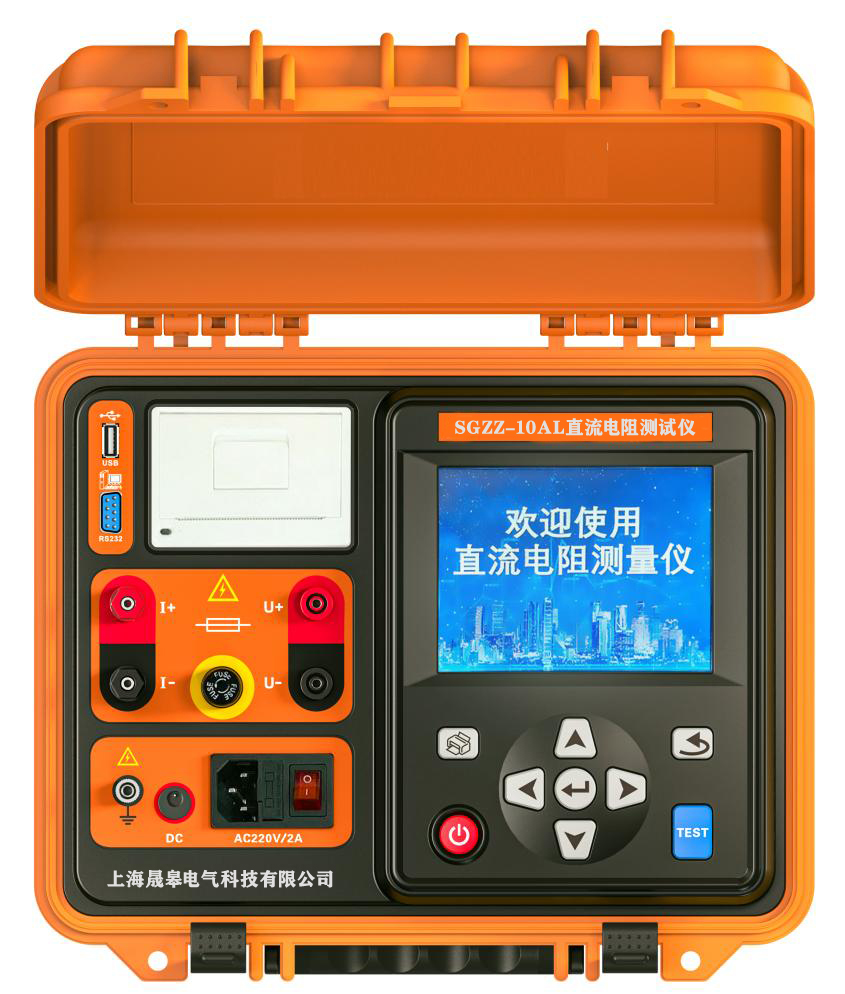

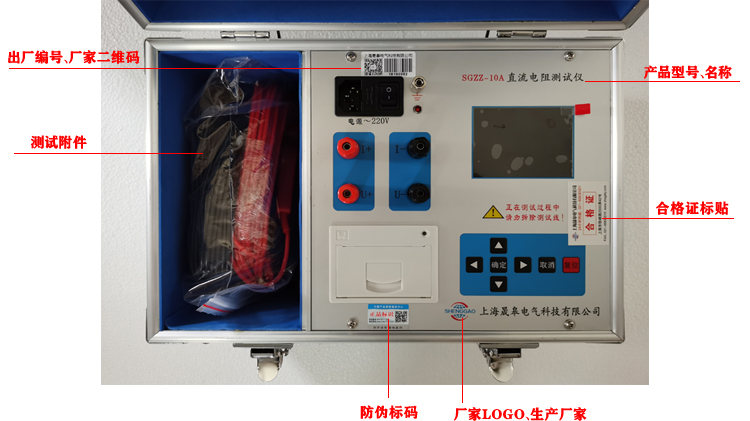

四、產品圖片
技術指標
輸出電流及量程:輸出電流:0-10A,量程100mW-30KW。
電流 |
量程 |
電流 |
量程 |
10A |
0.5mW-600mW |
0.5A |
1W-12W |
5A |
1mW-1.2W |
0.2A |
3W-30W |
2A |
10mW-3W |
20mA |
25W-300W |
注:超出以上量程請用自動測試功能。
